تامین شیرآلات پتروشیمی یکی از بخش‌های تخصصی زنجیره تأمین تجهیزات در پروژه‌های فرآیندی است. انتخاب و خرید شیرآلات این صنایع باید بر اساس نوع سیال، فشار و دمای کاری، سایز خط، کلاس فشاری، متریال، نوع اتصال، شرایط سرویس و الزامات فنی پروژه انجام شود. در این فرآیند، صرفاً پایین‌ترین قیمت معیار مناسبی برای خرید نیست و انطباق تجهیز با مشخصات مهندسی، قابلیت تأمین از سازنده معتبر، مدارک فنی و کیفی و زمان تحویل نیز باید بررسی شود.

انتخاب شرکت تامین کننده شیرآلات پتروشیمی

شرکت تأمین کننده شیرآلات پتروشیمی باید علاوه بر توانایی خرید، امکان بررسی فنی و مدیریت فرآیند تأمین را داشته باشد. شناخت مشخصات شیرآلات، دسترسی به سازندگان مناسب، بررسی پیشنهادهای فنی، پیگیری ساخت، کنترل مدارک و هماهنگی بازرسی از بخش‌های مهم این فرآیند هستند.

در پروژه‌های صنعتی، تجربه اجرایی تأمین‌کننده نیز اهمیت دارد؛ زیرا تأمین تجهیزات باید با نیازهای واقعی ساخت و اجرای پروژه هماهنگ باشد.

کاررس در سال ۱۳۶۴ در تهران تأسیس شده و فعالیت خود را در حوزه طراحی، تأمین تجهیزات، ساخت و اجرای پروژه‌های صنعت، معدن، نفت، گاز و انرژی تعریف کرده است. وب‌سایت شرکت بیش از ۵۰ سال سابقه و بیش از ۵۰ پروژه موفق را به‌عنوان بخشی از سوابق مجموعه معرفی می‌کند.

تأمین شیرآلات پتروشیمی بر اساس مشخصات پروژه

در واحدهای پتروشیمی، شیرآلات در بخش‌های مختلف فرآیندی، خطوط انتقال، واحدهای جانبی و سیستم‌های سرویس مورد استفاده قرار می‌گیرند. نوع شیر و مشخصات آن باید متناسب با وظیفه‌ای که در خط بر عهده دارد انتخاب شود.

اطلاعاتی مانند نوع سیال، فشار طراحی و عملیاتی، دمای طراحی و عملیاتی، سایز خط، کلاس فشاری، متریال بدنه و اجزای داخلی، نوع اتصال و شرایط نصب، مبنای مناسبی برای بررسی و انتخاب شیر هستند.

به همین دلیل، فرآیند تأمین باید از روی مدارک مهندسی و مشخصات فنی پروژه انجام شود، نه صرفاً نام یا سایز شیر.

انواع شیرآلات مورد استفاده در صنایع پتروشیمی

بسته به نوع فرآیند و شرایط عملیاتی، انواع مختلفی از شیرآلات در واحدهای پتروشیمی استفاده می‌شوند.

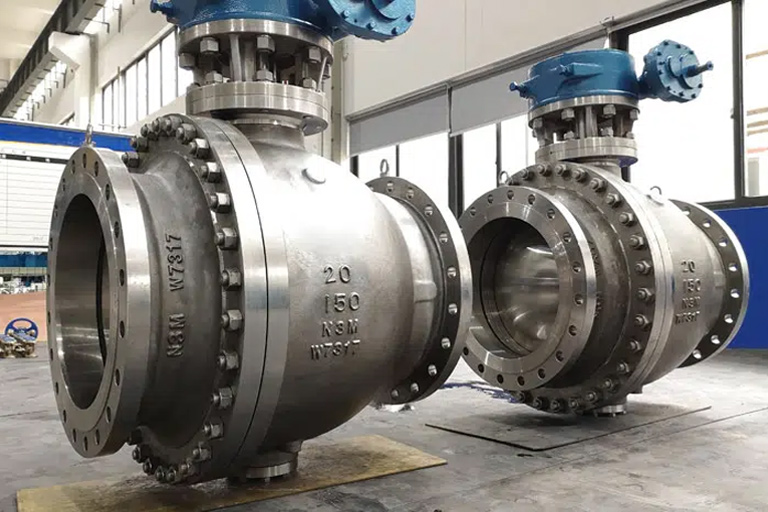

شیر توپی Ball Valve

شیرهای توپی برای قطع و وصل جریان در بسیاری از سرویس‌های صنعتی استفاده می‌شوند. انتخاب این شیرها باید بر اساس فشار و دمای سرویس، نوع سیال، متریال بدنه و Trim، نوع Seat و الزامات آب‌بندی انجام شود.

شیر دروازه‌ای Gate Valve

Gate Valve معمولاً برای قطع و وصل جریان به کار می‌رود و برای سرویس‌هایی که نیاز به کنترل مداوم جریان دارند، انتخاب آن باید با توجه به شرایط خط انجام شود. سایز، کلاس، متریال، نوع Bonnet و مشخصات طراحی از پارامترهای مهم در سفارش این شیرها هستند.

شیر کروی Globe Valve

Globe Valve در سرویس‌هایی که کنترل جریان اهمیت دارد کاربرد دارد. طراحی داخلی، مشخصات Seat و Plug، فشار و دمای کاری و نوع سیال از جمله مواردی هستند که در انتخاب آن بررسی می‌شوند.

شیر یک‌طرفه Check Valve

شیرهای یک‌طرفه برای جلوگیری از برگشت جریان در خطوط استفاده می‌شوند. نوع Check Valve باید متناسب با سرعت و جهت جریان، فشار، دما و شرایط نصب انتخاب شود.

شیر پروانه‌ای Butterfly Valve

Butterfly Valve در برخی خطوط فرآیندی و سرویس‌های صنعتی کاربرد دارد. نوع دیسک، متریال، Seat، کلاس فشاری و نوع اتصال باید با مشخصات خط و شرایط سرویس تطبیق داشته باشد.

از دیگر خدمات ما میتوان به تامین کالای پتروشیمی اشاره کرد.

مشخصات فنی مهم در خرید شیرآلات پتروشیمی

یک درخواست خرید کامل باید اطلاعات کافی برای انتخاب صحیح شیر را در اختیار تأمین‌کننده قرار دهد. مهم‌ترین پارامترهایی که معمولاً در بررسی فنی مورد توجه قرار می‌گیرند عبارت‌اند از:

در پروژه‌های پتروشیمی، اطلاعات ناقص در مرحله درخواست خرید می‌تواند باعث دریافت پیشنهادهای غیرقابل مقایسه یا انتخاب تجهیز نامتناسب شود. به همین دلیل، تهیه مشخصات فنی دقیق قبل از استعلام اهمیت زیادی دارد.

استانداردهای شیرآلات پتروشیمی

استاندارد مورد استفاده برای شیرآلات باید بر اساس نوع شیر، سرویس و Specification پروژه تعیین شود. استانداردهایی مانند API، ASME و ISO در بخش‌های مختلف طراحی، ساخت، تست و بازرسی شیرآلات صنعتی مورد استفاده قرار می‌گیرند.

برای مثال، بسته به نوع تجهیز و کاربرد، استانداردهای مرتبط با طراحی شیر، ابعاد اتصال، رده فشار، تست و الزامات ساخت ممکن است در مدارک پروژه تعیین شوند.

بنابراین درج یک استاندارد عمومی برای تمام شیرآلات صحیح نیست؛ مشخصات فنی هر شیر باید با استاندارد تعیین‌شده در پروژه تطبیق داده شود.

متریال شیرآلات در سرویس‌های پتروشیمی

انتخاب متریال یکی از مهم‌ترین مراحل تأمین شیرآلات پتروشیمی است. جنس بدنه، Stem، Seat و سایر قطعات در تماس با سیال باید متناسب با شرایط سرویس انتخاب شود.

در سرویس‌های خورنده یا شرایطی که دما و فشار بالا وجود دارد، انتخاب نامناسب متریال می‌تواند باعث کاهش عمر تجهیز، آسیب به سطوح آب‌بندی و افزایش هزینه‌های تعمیرات شود.

در سرویس‌های خاص، الزامات متریالی پروژه باید به‌صورت دقیق از روی Specification بررسی شود. برای سرویس‌های حاوی هیدروژن سولفید نیز در صورت تعیین پروژه، الزامات مربوط به سرویس ترش باید در فرآیند انتخاب و تأمین لحاظ شود.

فرآیند تأمین شیرآلات پتروشیمی

تأمین حرفه‌ای شیرآلات یک فرآیند چندمرحله‌ای است که از بررسی نیاز پروژه شروع می‌شود.

بررسی مدارک مهندسی

در مرحله اول، مدارکی مانند Valve Datasheet، Valve Specification، Valve List، P&ID و سایر اسناد مرتبط با خرید بررسی می‌شوند تا مشخصات هر شیر و محدوده تأمین مشخص شود.

شناسایی سازنده و تأمین‌کننده

پس از مشخص شدن مشخصات فنی، سازندگان و تأمین‌کنندگان متناسب با نوع شیر، کلاس، متریال و شرایط سرویس شناسایی می‌شوند.

سابقه ساخت تجهیزات مشابه، توان تولید، مدارک قابل ارائه، سوابق پروژه‌ای و ظرفیت تأمین از موارد مهم در ارزیابی اولیه هستند.

ارزیابی فنی پیشنهادها

پیشنهادهای دریافتی باید با مشخصات پروژه تطبیق داده شوند. در این مرحله مواردی مانند نوع شیر، سایز، کلاس، متریال، Trim، Actuator، استاندارد، تست‌ها و مدارک فنی بررسی می‌شوند.

ارزیابی تجاری

پس از تأیید فنی، قیمت، زمان ساخت، زمان تحویل، شرایط پرداخت، شرایط حمل و سایر موارد تجاری بررسی می‌شوند.

به این ترتیب، مقایسه قیمت زمانی انجام می‌شود که مشخص شده باشد پیشنهادهای مختلف از نظر فنی نیز قابل مقایسه هستند.

بازرسی و کنترل کیفیت

برای شیرآلات حساس یا پروژه‌هایی که نیاز به بازرسی دارند، مراحل ساخت و تست باید مطابق برنامه بازرسی پروژه کنترل شوند.

بسته به Specification، نوع تجهیز و الزامات قرارداد، مواردی مانند کنترل متریال، تست فشار، تست عملکرد، بازرسی ابعادی و بررسی مدارک ساخت می‌تواند در محدوده کنترل کیفیت قرار گیرد.

بررسی مدارک و تحویل

پس از تکمیل فرآیند ساخت و بازرسی، مدارک فنی و کیفی تجهیز بررسی شده و کالا مطابق شرایط سفارش برای حمل و تحویل آماده می‌شود.

مدارک مورد نیاز برای تأمین شیرآلات

در پروژه‌های صنعتی، مستندات بخشی از فرآیند تأمین محسوب می‌شوند. بسته به الزامات پروژه، مدارکی مانند موارد زیر ممکن است مورد نیاز باشند:

• Datasheet

• Material Certificate

• Test Certificate

• Pressure Test Report

• Dimensional Drawing

• Inspection Report

• Certificate of Compliance

• مدارک مربوط به متریال قطعات

• مدارک تست و بازرسی

• مدارک سازنده

نوع و سطح مدارک مورد نیاز باید در اسناد خرید و الزامات کارفرما مشخص شود.

تأمین شیرآلات برای پروژه‌های EPC پتروشیمی

در پروژه‌های EPC، تأمین تجهیزات با مهندسی، ساخت و برنامه زمان‌بندی پروژه ارتباط مستقیم دارد. تأخیر در تأمین برخی شیرآلات یا تجهیزات با زمان ساخت طولانی می‌تواند فعالیت‌های نصب و راه‌اندازی را نیز تحت تأثیر قرار دهد.

به همین دلیل، اقلام Long Lead باید در مراحل اولیه پروژه شناسایی شوند. تهیه استعلام، ارزیابی فنی، انتخاب سازنده، صدور سفارش، پیگیری ساخت، بازرسی و حمل باید با برنامه اجرایی پروژه هماهنگ باشد.

کاررس در ساختار خدمات خود حوزه‌های تدارک، ساخت، مدیریت پروژه، نگهداری و تعمیر و اجرای پروژه به‌عنوان توسعه‌دهنده را پوشش می‌دهد و فعالیت آن در حوزه‌های صنعت و معدن و نفت و گاز تعریف شده است.

تأمین شیرآلات پتروشیمی در کنار سایر تجهیزات

شیرآلات معمولاً بخشی از یک زنجیره بزرگ‌تر از تجهیزات و اقلام پروژه هستند. هماهنگی مشخصات شیرآلات با پایپینگ، تجهیزات فرآیندی و سیستم‌های کنترلی اهمیت زیادی دارد.

در پروژه‌هایی که دامنه خرید گسترده‌تر است، تامین تجهیزات پتروشیمی می‌تواند در کنار تأمین شیرآلات انجام شود.

برای نیازهای مرتبط با صنایع نفت و گاز نیز تامین شیرآلات نفت و گاز به‌عنوان بخش دیگری از زنجیره تأمین تجهیزات فرآیندی مطرح است.

در پروژه‌هایی با دامنه وسیع‌تر از تجهیزات و اقلام صنعتی، تامین شیرآلات صنعتی نیز می‌تواند بخشی از برنامه تدارکات پروژه باشد.

ارتباط تأمین شیرآلات با ساخت و تجهیزات فرآیندی

در پروژه‌های صنعتی، تأمین تجهیزات از ساخت و اجرای پروژه جدا نیست. مشخصات تجهیزات باید با طراحی فرآیند، پایپینگ، نصب و شرایط بهره‌برداری هماهنگ باشند.

این موضوع در مجموعه‌ای که هم‌زمان در حوزه تأمین، ساخت و اجرای پروژه فعالیت می‌کند اهمیت بیشتری دارد؛ زیرا اطلاعات حاصل از بخش‌های مهندسی و اجرایی می‌تواند در بررسی الزامات خرید تجهیزات مورد استفاده قرار گیرد.

سبد محصولات کاررس نیز شامل تجهیزاتی مانند راکتورها، مخازن تحت فشار، تاورهای پروسس، مبدل‌های حرارتی، سازه‌های فلزی و تجهیزات خردایش است.

تأمین شیرآلات برای تعمیرات و نگهداری واحدهای پتروشیمی

تأمین شیرآلات تنها به پروژه‌های احداث محدود نیست. در تعمیرات اساسی، نوسازی واحدها و تأمین قطعات جایگزین نیز ممکن است نیاز به خرید شیرآلات جدید یا جایگزینی تجهیزات موجود وجود داشته باشد.

در این شرایط، مشخصات شیر نصب‌شده، سابقه تجهیز، شرایط سرویس و الزامات عملیاتی باید بررسی شود. در صورت وجود تغییر در فرآیند یا شرایط بهره‌برداری، انتخاب شیر جایگزین باید بر اساس شرایط جدید نیز ارزیابی شود.

اطلاعات مورد نیاز برای استعلام شیرآلات پتروشیمی

برای دریافت پیشنهاد فنی و تجاری دقیق‌تر، ارائه اطلاعات زیر به تأمین‌کننده مفید است:

• نوع شیر

• سایز

• کلاس فشاری

• نوع اتصال

• متریال بدنه

• متریال Trim

• نوع سیال

• فشار و دمای کاری

• استاندارد مورد نیاز

• نوع Actuator در صورت نیاز

• تعداد

• محل تحویل

• زمان مورد نیاز برای تأمین

• مدارک و الزامات بازرسی

هرچه اطلاعات فنی درخواست خرید کامل‌تر باشد، امکان مقایسه پیشنهادها و جلوگیری از خرید تجهیز نامتناسب بیشتر خواهد بود.

جمع‌ بندی

تأمین شیرآلات پتروشیمی یک فعالیت تخصصی در زنجیره تدارکات پروژه‌های فرآیندی است که از بررسی مشخصات مهندسی شروع می‌شود و تا شناسایی سازنده، ارزیابی فنی و تجاری، کنترل ساخت، بازرسی، بررسی مدارک و تحویل ادامه پیدا می‌کند.

نوع شیر، سایز، کلاس فشاری، متریال، شرایط سیال، فشار و دما و استاندارد پروژه باید پیش از سفارش مشخص باشند. در کنار مشخصات خود تجهیز، توانایی تأمین‌کننده در مدیریت خرید، کنترل مدارک، پیگیری ساخت و هماهنگی بازرسی نیز در پروژه‌های پتروشیمی اهمیت دارد.
