تامین تجهیزات صنعت برق در پروژههای صنعتی و نیروگاهی فقط به خرید و تحویل کالا محدود نمیشود؛ مشخصات فنی تجهیز، سطح ولتاژ جریان نامی، قدرت اتصال کوتاه، درجه حفاظت، استاندارد مورد نیاز، برند یا سازنده تأییدشده و شرایط محل نصب باید پیش از خرید بررسی شود. در پروژههای حرفهای، تطبیق مشخصات فنی تجهیز با مدارک پروژه و Vendor List اهمیت ویژهای دارد و صرفاً مقایسه قیمت نمیتواند مبنای انتخاب باشد. این رویکرد در صفحات تخصصی تأمین تجهیزات برق نیز بهعنوان بخش مهمی از فرآیند تأمین مطرح شده است.
یک شرکت تأمین کننده تجهیزات صنعت برق در پروژههای صنعتی باید بتواند فراتر از ارائه قیمت، مشخصات فنی کالا را بررسی و پیشنهاد تأمین را با نیاز پروژه تطبیق دهد.
فرآیند حرفه ای تأمین میتواند شامل بررسی درخواست خرید، شناسایی سازنده، دریافت پیشنهاد فنی و تجاری، مقایسه پیشنهادها، بررسی مدارک، کنترل کیفیت، بازرسی و هماهنگی تحویل باشد.
در چنین ساختاری، قیمت یکی از معیارهای تصمیمگیری است؛ اما تطابق فنی کالا، زمان تحویل، مستندات و قابلیت تأمین نیز باید همزمان بررسی شوند.
کاررس در زنجیره تأمین پروژههای صنعتی، نیروگاهی و انرژی فعالیت دارد و حوزه تأمین تجهیزات را در کنار فعالیتهای مهندسی و پروژهای دنبال میکند.
دامنه تجهیزات صنعت برق بسیار گسترده است و با توجه به نوع پروژه میتواند از تجهیزات فشار ضعیف تا تجهیزات فشار متوسط و فشار قوی را شامل شود. مهمترین گروهها عبارتاند از:
در پروژههای صنعتی، فهرست تجهیزات باید بر اساس Single Line Diagram، Load List، مشخصات فنی پروژه و مدارک مهندسی تهیه شود.
یکی از مهمترین تفاوتهای تأمین تخصصی با خرید عادی، مرحله بررسی فنی پیش از سفارش است.
برای مثال، در انتخاب یک کلید قدرت نمیتوان فقط آمپراژ آن را بررسی کرد. مواردی مانند ولتاژ کاری، جریان نامی، قدرت قطع، تعداد پل، نوع حفاظت، فرکانس، درجه حفاظت و شرایط نصب نیز باید با نیاز پروژه مطابقت داشته باشد.
در تجهیزات مختلف، پارامترهای بررسیشده متفاوت هستند و به همین دلیل درخواست استعلام باید تا حد امکان بر اساس Part Number، Model، Datasheet یا مشخصات فنی دقیق انجام شود.
در پروژههای صنعتی، تجهیزات فشار ضعیف و متوسط بخش مهمی از سیستم توزیع و حفاظت الکتریکی را تشکیل میدهند.
کلیدهای حفاظتی، تابلوهای برق، کنتاکتورها، رلهها، تجهیزات اندازهگیری، باسبار و تجهیزات کنترل موتور از جمله اقلامی هستند که بسته به ساختار شبکه در این بخش استفاده میشوند.
انتخاب تجهیز باید با سطح ولتاژ و مشخصات شبکه هماهنگ باشد. برای مثال، قدرت قطع کلید یکی از پارامترهایی است که در طراحی و انتخاب تجهیزات حفاظتی اهمیت دارد و نباید صرفاً بر اساس جریان نامی تصمیمگیری شود.
در نیروگاهها، تجهیزات الکتریکی از بخش تولید انرژی تا توزیع، حفاظت، کنترل و انتقال نقش دارند. نوع تجهیزات مورد نیاز نیز به ساختار نیروگاه وابسته است.
در نیروگاه گازی، بخشی از تجهیزات به سیستم تولید و انتقال انرژی الکتریکی و تجهیزات جانبی توربین و ژنراتور مربوط میشود. در نیروگاههای سیکل ترکیبی، علاوه بر تجهیزات بخش گازی، تجهیزات مرتبط با سیکل بخار و HRSG نیز وارد زنجیره تأمین میشوند.
در پروژههای نیروگاهی، تطبیق کالا با مشخصات پروژه و Vendor List اهمیت زیادی دارد و برای برخی اقلام، مدارک بازرسی و گواهیهای فنی نیز جزو الزامات خرید هستند.
در صورت نیاز به تأمین تخصصی برای این بخش، تأمین تجهیزات نیروگاه سیکل ترکیبی میتواند بر اساس نوع تجهیز و مشخصات فنی پروژه انجام شود.
پستهای برق مجموعهای از تجهیزات برای دریافت، تبدیل، توزیع، حفاظت و کنترل انرژی الکتریکی هستند. نوع و آرایش تجهیزات به سطح ولتاژ و ساختار شبکه بستگی دارد.
تجهیزاتی مانند ترانسفورماتور، کلید قدرت، سکسیونر، CT، PT، رله حفاظتی، باسبار و سیستم کنترل میتوانند در این بخش مورد استفاده قرار گیرند.
در پروژههای پست، Coordination میان تجهیزات حفاظتی اهمیت ویژهای دارد؛ بنابراین انتخاب هر تجهیز باید در چارچوب کل سیستم انجام شود.
ترانسفورماتور یکی از تجهیزات اصلی در شبکههای برق صنعتی و نیروگاهی است. ظرفیت، نسبت تبدیل، فرکانس، نوع خنککاری، سطح عایقی، گروه برداری و شرایط محیطی از جمله مشخصاتی هستند که بسته به نوع پروژه باید بررسی شوند.
برای استعلام یک ترانسفورماتور، ارائه اطلاعات ناقص میتواند باعث دریافت پیشنهادهای غیرقابل مقایسه شود. به همین دلیل بهتر است مشخصات فنی و شرایط بهرهبرداری از ابتدا مشخص باشند.

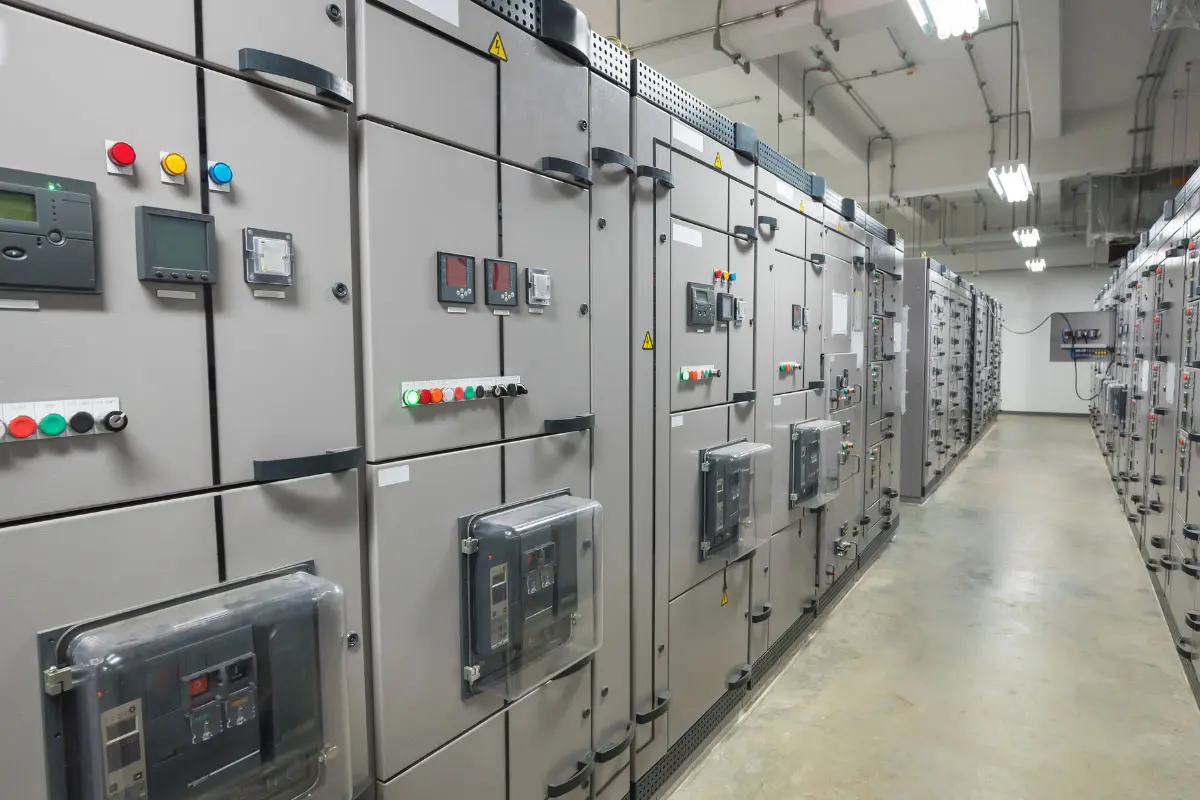

تابلو برق باید متناسب با ساختار شبکه، سطح ولتاژ، جریان بار، قدرت اتصال کوتاه و تجهیزات نصبشده داخل آن طراحی یا انتخاب شود.
در پروژههای صنعتی، صرفاً تعداد کلیدها برای انتخاب تابلو کافی نیست. ابعاد، نوع ورودی و خروجی، سیستم باسبار، درجه حفاظت IP، روش نصب، تهویه، دسترسی و الزامات بهرهبرداری نیز باید بررسی شوند.
در تابلوهای پروژهای، مدارک ساخت و نقشههای مربوط به تابلو نیز بخشی از فرآیند مهندسی تأمین محسوب میشوند.
سیستم حفاظت الکتریکی وظیفه دارد در شرایط خطا، بخش معیوب را از شبکه جدا کند و از گسترش آسیب جلوگیری شود.
رلههای حفاظتی، کلیدهای قدرت، فیوزها و تجهیزات اندازهگیری در این فرآیند نقش دارند. تنظیمات حفاظتی نیز باید بر اساس محاسبات و شرایط واقعی شبکه انجام شود.
بنابراین خرید یک رله یا کلید بدون بررسی مشخصات سیستم حفاظتی، انتخاب کاملی محسوب نمیشود.
برای دریافت استعلام دقیق، اطلاعات زیر در صورت موجود بودن باید در اختیار تأمینکننده قرار گیرد:
| اطلاعات | کاربرد |
|---|---|
| Manufacturer | تعیین سازنده قابل قبول |
| Model / Part Number | شناسایی دقیق تجهیز |
| Voltage | تطبیق سطح ولتاژ |
| Current | تعیین ظرفیت جریان |
| Frequency | سازگاری با شبکه |
| Breaking Capacity | بررسی توان قطع |
| IP Rating | بررسی حفاظت در برابر محیط |
| Datasheet | تطبیق مشخصات فنی |
| استاندارد | تعیین الزامات ساخت و تست |
| تعداد | برنامهریزی خرید |
| محل نصب | بررسی شرایط محیطی |
| زمان تحویل | هماهنگی با برنامه پروژه |
در صورت نبود Part Number، ارائه تصویر Nameplate یا Datasheet میتواند اطلاعات اولیه مناسبی برای شناسایی تجهیز فراهم کند.
در پروژههای صنعتی، تأمین کالا تنها با تحویل فیزیکی تجهیز تمام نمیشود. بسته به نوع تجهیز و الزامات قرارداد، مدارکی مانند Datasheet، Certificate، Test Report، MTC یا گواهی بازرسی میتواند مورد نیاز باشد.
در پروژههایی که کالا باید از برند یا سازنده مشخصی تأمین شود، اصالت کالا و تطابق آن با مشخصات سفارش باید در فرآیند خرید بررسی شود.
برای تجهیزات حساس، بازرسی شخص ثالث نیز ممکن است بخشی از الزامات پروژه باشد. در برخی فرآیندهای تأمین تجهیزات نیروگاهی، استفاده از TPI و مدارکی مانند MTC و COC نیز در نظر گرفته میشود.
پروژههای فولاد، معدن، نفت، گاز، پتروشیمی، آب و فاضلاب و صنایع سنگین هرکدام شرایط متفاوتی برای تجهیزات الکتریکی دارند.
برای مثال، تجهیز مورد استفاده در محیط صنعتی دارای گردوغبار ممکن است به درجه حفاظت متفاوتی نسبت به تجهیز نصبشده در یک محیط کنترلشده نیاز داشته باشد. در محیطهای دارای ریسک انفجار نیز الزامات مربوط به تجهیزات مناسب مناطق خطرناک باید در مشخصات خرید لحاظ شود.
بنابراین محل نصب و شرایط محیطی باید بخشی از اطلاعات RFQ باشد.
در پروژههای نیروگاهی، هماهنگی میان تجهیزات مکانیکی، الکتریکی، ابزار دقیق و کنترل اهمیت دارد. یک تجهیز برق ممکن است مستقیماً با سیستمهای دیگر نیروگاه در ارتباط باشد و تغییر مشخصات آن روی بخشهای دیگر پروژه اثر بگذارد.
به همین دلیل، بررسی مدارک مهندسی پیش از سفارش و تطبیق تجهیز با الزامات پروژه اهمیت بیشتری نسبت به خریدهای عمومی دارد.
در پروژههای نیروگاهی، اقلام اصلی، تجهیزات BOP، سیستمهای کنترل و حفاظت و تجهیزات الکتریکی میتوانند هرکدام فرآیند تأمین متفاوتی داشته باشند.
در پروژههای نیروگاهی، تأمین کالا بخشی از زنجیره بزرگتر مهندسی، خرید، ساخت و اجراست. به همین دلیل هماهنگی تأمینکننده با پیمانکار، مشاور و سایر بخشهای پروژه اهمیت دارد.
برای پیمانکار نیروگاه برق، مهم است که تجهیزات مطابق مدارک مصوب، برنامه پروژه، مشخصات فنی و الزامات کارفرما تأمین شوند تا اختلاف میان کالای خریداریشده و نیاز واقعی پروژه به حداقل برسد.
برای شروع یک استعلام حرفهای، بهتر است اطلاعات زیر ارسال شود:
هرچه اطلاعات اولیه دقیقتر باشد، امکان مقایسه پیشنهادهای دریافتی و جلوگیری از مغایرت فنی بیشتر میشود.
تأمین تجهیزات صنعت برق برای پروژههای صنعتی و نیروگاهی یک فرآیند فنی است که باید از شناسایی دقیق تجهیز و بررسی مشخصات آن شروع شود. تجهیزات توزیع و حفاظت، ترانسفورماتورها، تابلوها، تجهیزات پست، سیستمهای UPS، تجهیزات کنترل و سایر اقلام الکتریکی هرکدام الزامات متفاوتی برای انتخاب و تأمین دارند.
در پروژههای نیروگاهی و صنعتی، تطبیق فنی، سازنده مورد تأیید، مستندات، شرایط محیطی، استانداردها، بازرسی و زمان تحویل در کنار قیمت باید بررسی شوند. این ساختار باعث میشود تأمین تجهیزات از یک خرید صرف به یک فرآیند مهندسی قابل کنترل تبدیل شود.
